中国煤炭分类中黏结性指标参数是怎样测定的

        在中国煤炭分类中,表征烟煤粘结性的指标参数有G、y、b三个，下面简述其测定方法

        （1）黏结性指数G的测定。黏结性指数是由北京煤化所参照罗加指数的测定原理提出的。使用的仪器主要是一-台一定规格的转鼓和一台马弗炉，所用的试剂是宁夏汝箕沟的标准无烟煤。测定时先将1g测定煤样（0.2mm以下）与5g标准无烟煤在瓷坩埚中混合均匀，并加一个压块，然后在6kg的压力器下静压30s，盖好坩埚盖后放入马弗炉内，于850℃士10℃下干馏15min。冷却后称量焦块的总重量g,之后放入转鼓中以50r/min的转速旋转5min,取出焦样用1mm圆孔筛进行筛分并称量筛上焦的重量g1,再以筛上焦入鼓，以同样的方法旋转、筛分并称取筛上焦重量g2,最后由下式计算G指数:

        当测定计算后G<18时，将煤样与标准无烟煤的比例改为3：3重新测定，并按下式计算：

        黏结性指数G对于弱黏结及中等黏结性煤的区分能力很强。

        （2）胶质层最大厚度y。该测定方法是1932年由前苏联萨保什尼柯夫和巴齐列维奇提出的，它是模拟工业条件的一种测定方法,可同时测定出胶质层最大厚度y、最终收缩度x和体积曲线。

        该方法所用的主要仪器是胶质层测定仪。测定时，将小于1.5mm的煤样100g装入煤杯中,安装好仪器后开始加热，在30min内升至250℃，然后以每分钟3℃的速度升温，直至730℃为止。在升温过程中出现胶质体，利用探针凭手感刺探胶质层的上层面与下层面，其差值即为胶质层厚度。在不同温度下测定，最终确定出胶质层最大厚度y。测试完后，半焦体积收缩值即为最终收缩度x,可由体积曲线上读出。

        胶质层最大厚度y对中等及中强黏结性煤的区分能力强。

        （3）奥亚膨胀度。该法是奥蒂伯尔特于1926年创立、1933年又由亚纽改进的一种测定方法。它不仅能够测定膨胀度b,还可以同时测出软化温度TI.开始膨胀温度T2.固化温度T3以及收缩度a。

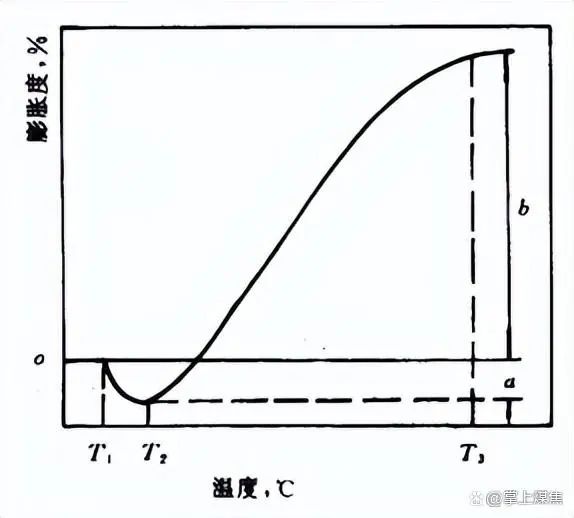

        该方法所用的主要仪器是奥亚膨胀度测定仪。测定时先以4g煤样(0.15mm以下)加0.4ml水混匀，在模具中通过打击制成一定规格的煤笔，然后放入膨胀管中加上压杆，按煤的挥发分不同调整电炉温度，再将膨胀管放入电炉内，以每分钟3℃的速度升温，加热至500~550℃为止。由压杆上的记录笔记录出煤笔的体积变化曲线,如图1-2所示。由图1-2中可读出T1、T2、T3，并可按膨胀及收缩量占煤笔长度的百分数计算膨胀度b和收缩a。一般规定，当膨胀度b<0时，取整数；当0<b<100时，以5为单位；当b>100时，以10为单位。

        奥亚膨胀度对于区分强黏结性煤较灵敏。
